Coffret extraction hydraulique

Coffret extraction hydraulique. 1. COMPOSITION. 2. CHOIX DES DOUILLES D'EXTRACTION. 3. EXTRACTION. 4. INSERTION DU NOUVEAU SILENT-BLOC. Fig.1. choisir les douilles adaptées au øet la vis d'extraction. coupler les douilles et la vis à l'extracteur hydraulique. fixer le montage avec les écrous d'ajustement. Fig. 2. actionner la commande hydraulique afin d'extraire le silent-bloc dans la douille longue. Fig. 3. inverser le montage des douilles, placez le nouveau silent-bloc et fixez par les écrous d'ajustement. Fig. 4. actionnez la commande hydraulique : le silent-bloc va être inséré dans son alésage. Composition : SA9384 : vérin hydraulique 18T avec raccord 3/8". SA9385 : tige filetée M10x1.5. SA9386 : tige filetée M12x1.75. SA9387 : tige filetée M14x1.5. SA9388 : tige filetée M16x2.0. jeu de 22 douilles courtes 40mm. jeu de 22 douilles longues 110mm. valise plastique. SA4215 : raccord interface 1/4"-3/8".

1. COMPOSITION

2. CHOIX DES DOUILLES D'EXTRACTION

3. EXTRACTION

4. INSERTION DU NOUVEAU SILENT-BLOC

Fig.1

- choisir les douilles adaptées au diamètre et la vis d'extraction

- coupler les douilles et la vis à l'extracteur hydraulique

- fixer le montage avec les écrous d'ajustement

Fig. 2

- actionner la commande hydraulique afin d'extraire le silent-bloc dans la douille longue

Fig. 3

- inverser le montage des douilles, placez le nouveau silent-bloc et fixez par les écrous d'ajustement

Fig. 4

- actionnez la commande hydraulique : le silent-bloc va être inséré dans son alésage

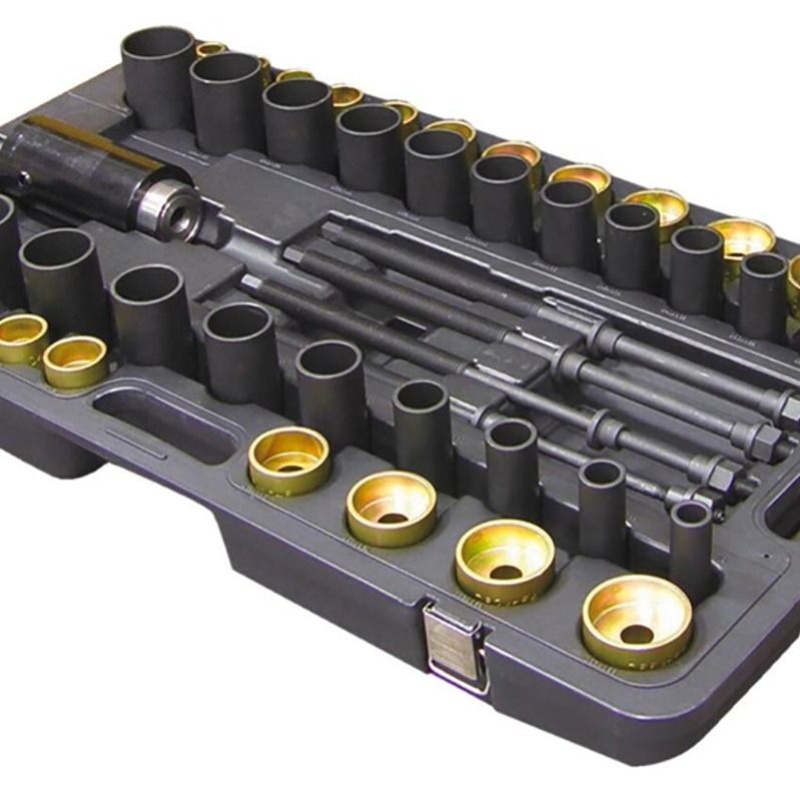

Composition :

- SA9384 : vérin hydraulique 18T avec raccord 3/8"

- SA9385 : tige filetée M10x1.5

- SA9386 : tige filetée M12x1.75

- SA9387 : tige filetée M14x1.5

- SA9388 : tige filetée M16x2.0

- jeu de 22 douilles courtes 40mm

- jeu de 22 douilles longues 110mm

- valise plastique

- SA4215 : raccord interface 1/4"-3/8"
