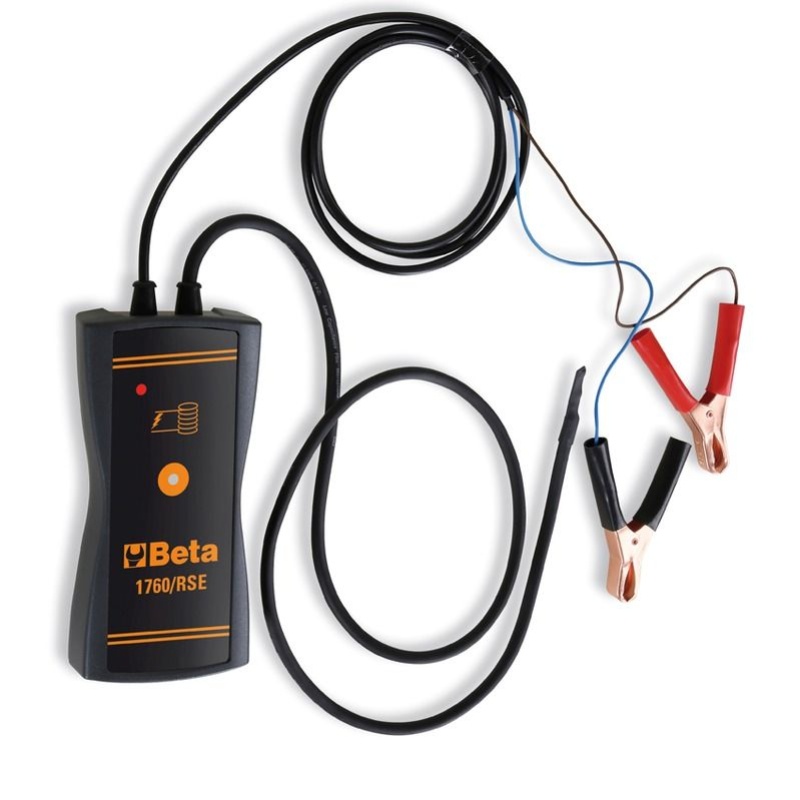

Testeur alimentation électrique injecteurs, electrovannes, bobines

Permet de tester l'alimentation de composants tels que : injecteurs électroniques Common Rail, injecteurs électroniques essence/GPL, injecteurs piézoélectriques, électrovannes débitmètre EGR, bobines et autres



​Pour effectuer le diagnostic individuel des composants de l’installation électrique, il suffit d’approcher la sonde du composant en question.

Sur les installations avec composants électromécaniques/électroniques commandés par une centrale, l’instrument permet de vérifier si :

- la centrale de gestion est alimentée et remplit sa fonction de commande

- le câblage de la centrale au composant est efficient

- le composant en question n’est pas interrompu

- le composant n’est pas en court-circuit

- le composant fonctionne d’un point de vue électronique

UTILISATION

Le détecteur de signaux permet de vérifier le bon fonctionnement des différents composants électromécaniques/électroniques

directement sur le véhicule sans nécessité de débrancher les connecteurs.

Procéder de la façon suivante :

1. Brancher les câbles d’alimentation du détecteur à la batterie du véhicule, en faisant particulièrement attention à la polarité ;

2. Mettre le moteur en marche ;

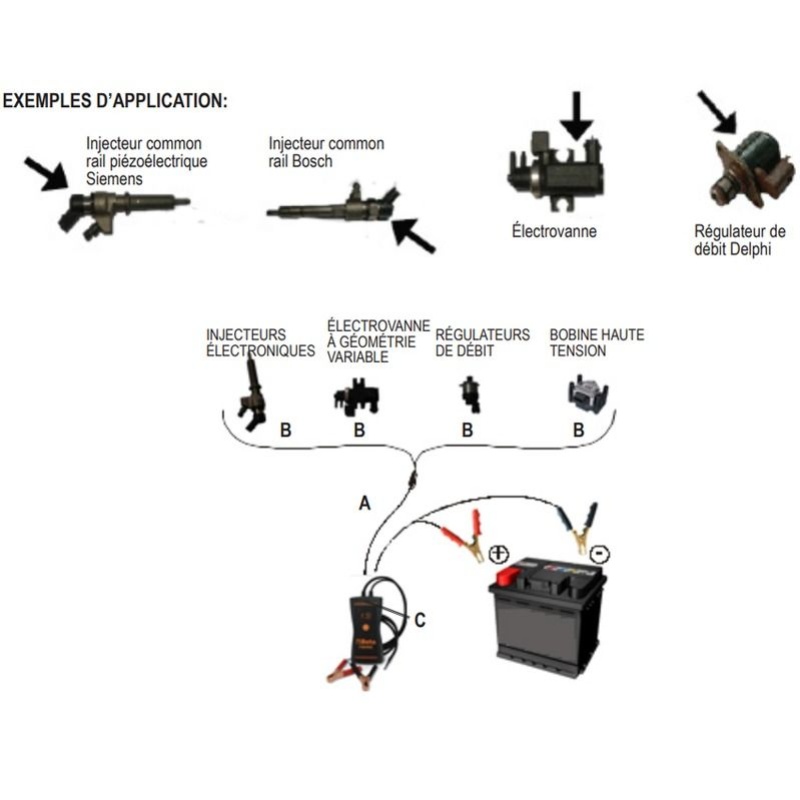

3. Approcher la sonde A du connecteur B du composant à tester (cf. figure) ;

4. Le bon fonctionnement du composant sera signalé par le clignotement du voyant lumineux C et par l’émission d’un

signal acoustique d’intensité et de fréquence variables en fonction des caractéristiques électriques du signal envoyé au

composant.
