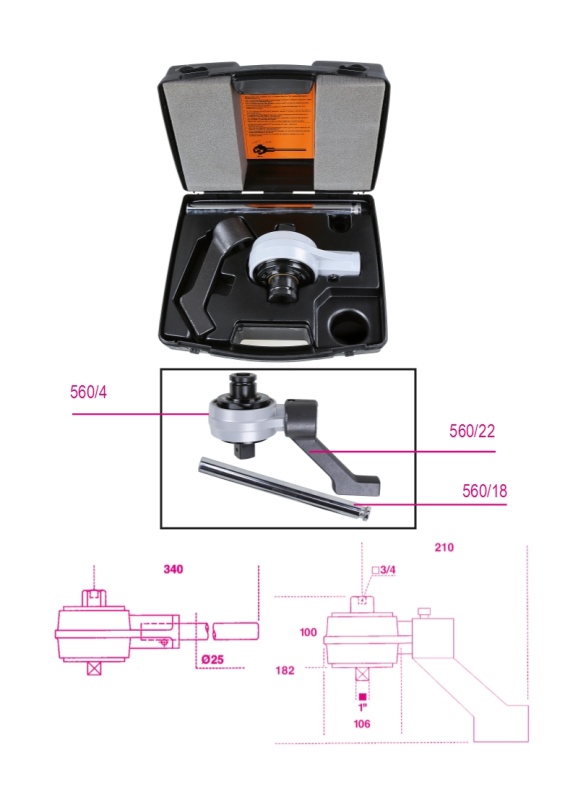

Multiplicateur de couple 2700Nm et accessoires pour serrages à droite et à gauche rapport 5:1

Le rapport de multiplication signifie que le couple d’entrée est multiplié par le facteur (5 ou 5,2) comme valeur de sortie du multiplicateur (par exemple, in 20, out 100 Nm ou in 20 Nm, out 104 Nm).

ATTENTION: utiliser les multiplicateurs de couple uniquement à l’aide de clés dynamométriques; l’utilisation de visseuses et/ou de clés à chocs est interdite.

Régler la clé dynamométrique en fonction du serrage requis. Placer tout d’abord le pied ou le bras de réaction sur le multiplicateur, en le fixant à l’aide de la vis prévue à cet effet, puis installer la douille appropriée.

Positionner le multiplicateur de couple sur le 6 pans de manœuvre, en le tournant à la main jusqu’à ce que le pied ou le bras de réaction repose fermement contre une paroi, un écrou etc. Installer le carré mâle de la clé dynamométrique sur le carré femelle du multiplicateur et effectuer le serrage désiré.

La tension accumulée à l’intérieur doit être déchargée en tournant le multiplicateur dans le sens opposé; opérer avec la plus grande vigilance afin de ne blesser personne et de ne rien endommager.

ATTENTION : ne pas dépasser la valeur maximale d’entrée.

Pour les serrages, utiliser uniquement des douilles à choc, en tenant compte des valeurs de couple maximum applicables à chaque douille.

Pour l’utilisation de rallonges, il est recommandé d’avoir un alignement parfait du multiplicateur lors du serrage; l’utilisation de rallonges de plus de 250 mm est déconseillém.

310x275x120 mm
