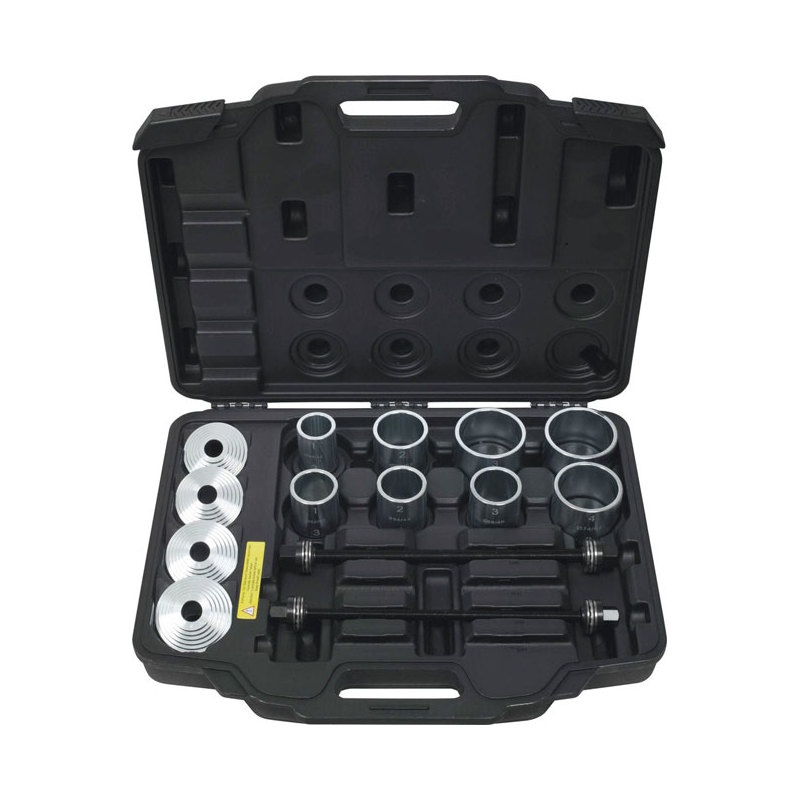

Coffret montage démontage roulement

Coffret pour le montage et le démontage des roulements

- pour le démontage et montage de roulements

- idéal pour silentbloc. roulements à billes. douilles. joints. etc.

- égalment utilisable avec presse d'atelier

- les douilles peuvent etre usinees si necessaire

- les roulements de la vis de force eliminent le grippage et procurent une grande force

- coffret de rangement plastique

remarque : les vis de force doivent etre graissees avant la premiere utilisation ! une surcharge peut provoquer une rupture de l'outil.

toujours utiliser une clé dynamométrique pour verifier le couple de serrage applique a la vis de force !

couple de serrage maximal :

vis de force m10x1.5 : 60 nm

vis de force m12x1.5 : 100 nm

vis de force m14x1.5 : 180 nm

vis de force m16x1.5 : 250 nm

composition :

ecrou m12 avec appui

ecrou m16 avec appui

butee etagee.

1

butee etagee.

2

butee etagee.

3

butee etagee.

4

tige filetee. m12

tige filetee. m16

douille intérieur 34 mm extérieur 44 mm douille intérieur 42 mm extérieur 52 mm douille intérieur 44 mm extérieur 54 mm douille intérieur 46 mm extérieur 56 mm douille intérieur 52 mm extérieur 62 mm douille intérieur 64 mm extérieur 74 mm douille intérieur 70 mm extérieur 80 mm douille intérieur 72 mm extérieur 82 mm
